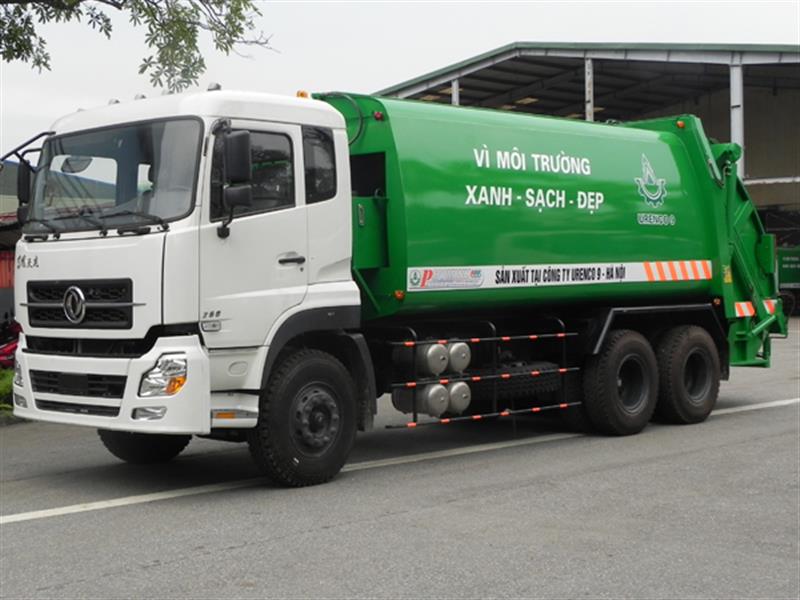

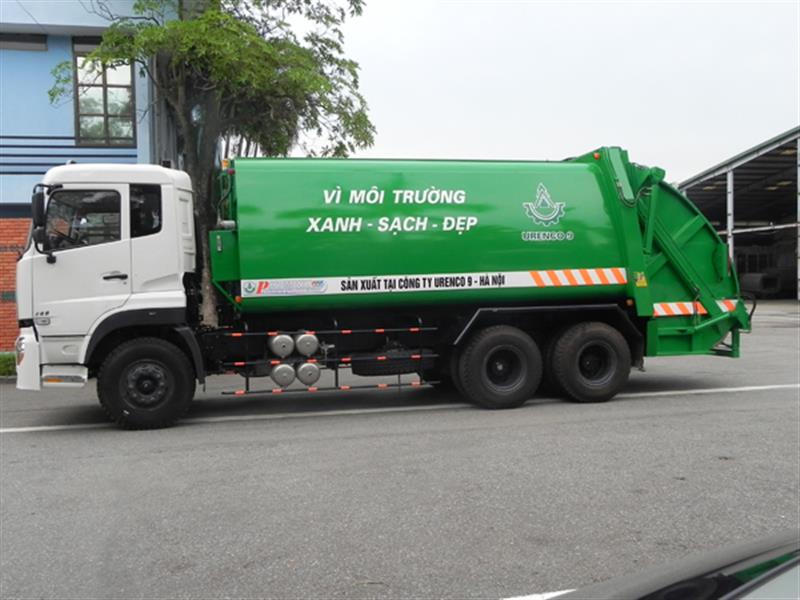

II. THÔNG SỐ HỆ CHUYÊN DÙNG CUỐN ÉP RÁC 20m3 LẮP TRÊN DONG FENG DFL1250A8 |
|
CỤM CHI TIẾT |
ĐẶT TÍCH KỸ THUẬT |
HỆ CHUYÊN DÙNG CER 20-NO 01 |
HỆ CHUYÊN DÙNG CER 20-NO 02 |
|
Thùng chứa |
Vật liệu |
Thép Q345, chịu mài mòn.
- Mặt đáy dày 4mm
- Vách hông dày 4mm
- Vách nóc thùng dày 4mm
- Khung xương đôi thùng dày 6mm
- Khung xương bao thùng 3mm
- Ray dẫn hướng bàn xả dày 5mm
- Mối liên kết: Bằng công nghệ hàn dưới lớp bảo vệ CO2 |
Thép perform 700 – Thép Đức, chịu mài mòn ăn mòn cao, chịu đàn hồi và va đập, hạn chế gỉ.
- Mặt đáy dày 4mm
- Vách hông dày 3mm
- Vách nóc thùng dày 3mm
- Khung xương đôi thùng dày 6mm
- Khung xương bao thùng 3mm
- Ray dẫn hướng bàn xả dày 5mm
- Mối liên kết: Bằng công nghệ hàn dưới lớp bảo vệ CO2 |
|
Hình dạng |
Hình trụ vát 4 mặt cong trơn, Thân sau vát chéo hình than
Có xương chạy dọc các góc thùng
|
|
Tỷ số nén rác (theo thể tích) |
1,6 – 1,8 |
|
Thể tích máng ép (m3) |
0,8 |
|
Dung tích lòng trong thùng chứa ( m3) |
20
|
|
Cơ cấu xả rác |
Kiểu vận hành |
Dùng 01 quả xy lanh thủy lực tầng |
|
Nguyên lý xả rác |
Sử dụng xy lanh tầng xả rác bố trí dọc thùng chứa rác, vuông góc với bàn xả, kết cấu cơ khí nhỏ gọn, đơn giản hợp lý tạo được lực đẩy xả rác tối ưu |
|
Thời gian xả rác |
~ 40 giây |
|
Cơ cấu nạp rác |
Càng gắp đa năng |
|
Kiểu vận hành |
Dùng 03 quả xy lanh thủy lực |
|
Nguyên lý nạp rác |
Sử dụng càng gắp loại thùng 400 - 600 lít |
|
Tải trọng nâng |
900 kg |
|
Thời gian gắp rác |
10 giây |
|
Góc lật |
135 độ |
|
Cơ cấu cuốn ép |
Kiểu vận hành |
Dùng xy lanh lanh thủy lực (kiểu xylanh ép đặt ngoài) |
|
Nguyên lý cuốn ép |
Cơ cấu con trượt tịnh tiến |
|
Các cụm cơ cấu |
Thân sau – Tấm cố đinh – Tấm ép – Lưỡi cuốn- Thép q345 |
Thân sau – Tấm cố đinh – Tấm ép – Lưỡi cuốn- Thép perform 700 |
|
Vật liệu |
Thép chịu lực Thép perform 700 |
Thép chịu lực Thép perform 700 |
|
Xương ray trượt cuốn ép |
Thép chịu lực Thép Q345 dày 10mm, U180 |
Thép chịu lực Thép Q345 dày 12mm, u180 |
|
Con trượt |
Thép chịu lực Q345b, nhựa PA- xuất xứ Đài Loan chịu nhiệt, chịu mài mòn |
Thép chịu lực Q345b, nhựa PA- xuất xứ Đức chịu nhiệt, chịu mài mòn |
|
Máng cuốn |
Thép perform 700 – xuất xứ Đức, chịu mài mòn, chống va, |
Thép perform 700 – xuất xứ Đức, chịu mài mòn, chống va, |
|
Cơ cấu nâng hạ cửa hậu |
Kiểu vận hành |
Dùng xylanh thủy lực nâng hạ cửa hậu và khóa kẹp |
|
Nguyên lý |
Xylanh hạ thân sau khi hết hành trình kéo tịnh tiến tay khóa kẹp với chốt khóa liên kết trên thân sau |
|
Vật liệu |
Thép chịu lực Q345b |
Thép chịu lực perform 700 |
|
Hệ thống điều khiển |
Các thiết bị thủy lực phụ trợ |
Lọc dầu, đồng hồ đo áp suất, nắp dầu, khóa đồng hồ, thước báo dầu, giắc co,… được lắp ráp đầy đủ, giúp xe hoạt động an toàn, hiệu quả |
|
Hệ thống thủy lực |
Bơm thủy lực |
Xuất xứ Italy |
Xuất xứ Đức |
|
Nguồn dẫn động bơm : Truyền động trực tiếp từ PTO thông qua trục các đăng. |
Nguồn dẫn động bơm : Truyền động trực tiếp từ PTO thông qua trục các đăng. |
|
Kiểu: Bánh răng |
Kiểu: Pitton |
|
Lưu lượng: 107 cc/vòng |
Lưu lượng: 107 cc/vòng |
|
Áp suất Max: 320kg/cm2 |
Áp suất Max: 450kg/cm2 |
|
Van điều khiển tay tích hợp van an toàn |
Xuất xứ Italy |
Xuất xứ Italy |
|
Lưu lượng: 110 lít/phút |
Lưu lượng: 110 lít/phút |
|
Áp suất Max: 320 kg/cm2 |
Áp suất Max: 320 kg/cm2 |
|
Các xy lanh thủy lực khác |
- Xy lanh ép rác : 02 chiếc
- Xy lanh cuốn rác : 02 chiếc
- Xy lanh càng gắp rác : 03 chiếc
- Xy lanh nâng thân sau: 02 chiếc
Loại xy lanh 1 tầng tác động 2 chiều. Linh kiện nhập khẩu từ Italy, sản xuất, lắp ráp Việt Nam, tất cả các xy lanh đều được kiểm tra và đảm bảo chịu được áp suất tối đa 250kg/cm2 |
-Xy lanh xả rác : Loại xy lanh 3 tầng tác động 2 chiều, kiểu lắp chốt gối đỡ
Áp suất lớn nhất làm việc: 180kg/cm2 |
|
Hành trình làm việc : 3200mm |
|
Lực đẩy lớn nhất : 15 tấn |
|
Các thiết bị khác |
Lọc dầu, đồng hồ đo áp suất, nắp dầu, khóa đồng hồ, thước báo dầu, giắc co...được lắp ráp đầy đủ, giúp xe hoạt động an toàn hiệu quả. |
|
Thùng dầu thủy lực |
120 lít |
|
Điều kiển hệ chuyên dùng |
Cơ khí |
|
Hệ thống truyền động, bộ trích công suất PTO |
Nhập khẩu mới 100%, lắp đặt tương tích với hộp số |
|
Hệ thống điện trang bị và cảnh báo |
- Đèn quay ưu tiên, số lượng 01, đặt trên nóc xe
- Đèn chiếu sang công tác: số lượng 2, đặt ở bộ phận cuốn ép và long thùng |
|
Ống cứng |
Nhập khẩu Hàn Quốc, mới 100% |
|
Ống mêm |
Nhập khẩu Ý, Mới 100% |
|
Các thiết bị khác trên xe |
Bảo hiểm sườn 2 bên: 01 bộ |
|
Chắn bùn (Thép hoặc nhựa) |
|
Thời gian bảo hành |
Bảo hành 2 năm cho các lỗi do vật liệu thép chế tạo thùng chứa, bàn xả
Bảo hành 1 năm cho các lỗi do chế tạo hệ cuốn ép rác
Bảo hành 1 năm hệ thống thủy lực
|
Bảo hành 5 năm cho các lỗi do vật liệu thép chế tạo thùng chứa, bàn xả
Bảo hành 2 năm cho các lỗi do chế tạo hệ cuốn ép rác
Bảo hành 1 năm hệ thống thủy lực
|
